Bygget av tvärtunnelkragarna i Hallandsåsen effektiviseras med hjälp av BIM-modell

De två tunnlarna genom Hallandsåsen kommer att vara förbundna med 19 tvärtunnlar. Anslutningen mellan tvärtunnlar och huvudtunnlar, de så kallade kragarna, är hårt belastade konstruktioner med en komplicerad armeringsring. Halmstadbaserade armeringsproducenten Celsa Steel Service har fått i uppdrag av Skanska Vinci att utföra armeringsarbetet i tvärtunnelkragarna i Hallandsåsen utifrån originalhandlingar. Projektet är just nu i planeringsstadiet. Armeringsarbetet beräknas sätta igång i slutet av november. Celsa har genomfört hela projekteringen med BIM-modellering, i programmet Tekla Structures.

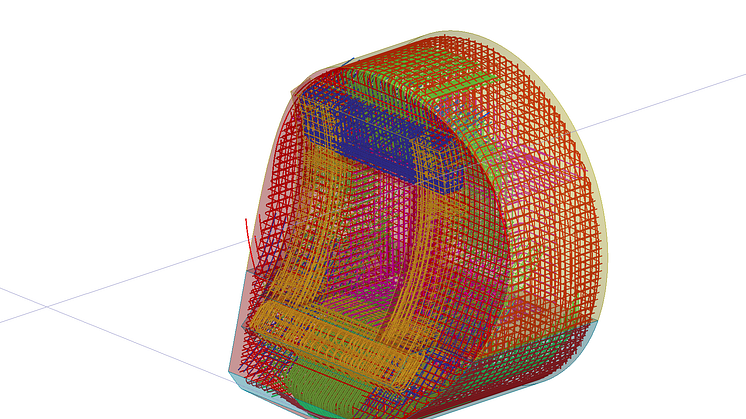

Celsa Steel Service har utifrån de tvådimensionella originalritningarna tagit fram en 3D-modell av tvärtunnelkragarna i BIM-programmet Tekla Structures. Utifrån modellen har man skapat arbetshandlingar för olika monteringssekvenser. Bilden visar hela modellen av armeringskorgen. Vid inläsning och inläggning ”tänder man upp” enbart de aktuella sekvenserna.

Modellen används huvudsakligen för att planera genomförandet och för visuell kontroll av byggbarhet. Vid framtagandet av 3D-modellen har man dessutom identifierat smärre fel i originalritningarna. Fel som i förlängningen hade kostat både tid och pengar att korrigera på plats.

– Det underlättar mycket att ha en 3D-modell och vi identifierar snabbare felaktigheter än vad vi normalt gör i 2D-handlingar, säger Sven-Otto Jönsson, Design Coordinator, Skanska Vinci.

Celsa Steel Service har tillsammans med Skanska Vinci och Trafikverket använt modellen för att ur arbetsmiljösynpunkt se om arbetet kan genomföras utan risk för arbetsskador.

BIM sparar både tid och pengar

På Skanska Vinci valde man att avstyra sina första tankar kring att bygga en provsektion av kragen på tvärtunneln (för senare rivning) efter att ha tagit del av Tekla-modellen som Celsa Steel Service tagit fram. Kostnaden för en provsektion skulle varit betydande i förhållande till priset för armeringen. Även de enkla fel som Celsa fann i originalritningarna (bland annat var vissa armeringsjärn för långa och skulle därför inte kunna monteras) hade varit både kostsamt och tidskrävande att åtgärda på plats.

– Tekla Structures har gett oss många fördelar i det här projektet. Vi har redan innan monteringen av armeringen påbörjats sett att modellen hjälper till att spara både tid och pengar. Alla involverade får redan i planeringsstadiet möjlighet se vad som ska göras och hur det ska ske rent praktiskt, detta gör att samspelet mellan de olika aktörerna underlättas väsentligt. Planeringsmöten genomförs snabbare, man känner sig tryggare i hur arbetet kommer genomföras och fattar därför beslut som förhoppningsvis kommer innebära tids- och kostnadsbesparingar, beslut som man normalt sett inte vågat eller kunnat fatta, säger Thomas Eriksson, Technical Advisor, Celsa Steel Service.

Via programmet Tekla BIMsight som går att ladda ner helt gratis får alla projektaktörer tillgång till modellen. I BIM-modellen beskrivs och illusteras vilka moment som krävs och i vilken ordning armeringen ska genomföras på ett enkelt och intuitivt sätt.

– Med hjälp av BIM-modellen ser vi redan i planeringsskedet exakt vad som ska göras och har möjlighet att planera arbetet därefter. I vilken ordning vi ska lägga in armeringen, vilket behov av ställningar och utrustning som behövs, vilka anpassningar som behöver göras på armeringen för att arbetsmiljö och produktivitet ska bli så god som möjligt. Vi känner oss säkrare på att tidplanen kommer till att kunna hållas, säger Bartlomiej Szejny, Arbetsledare, Procyon.
