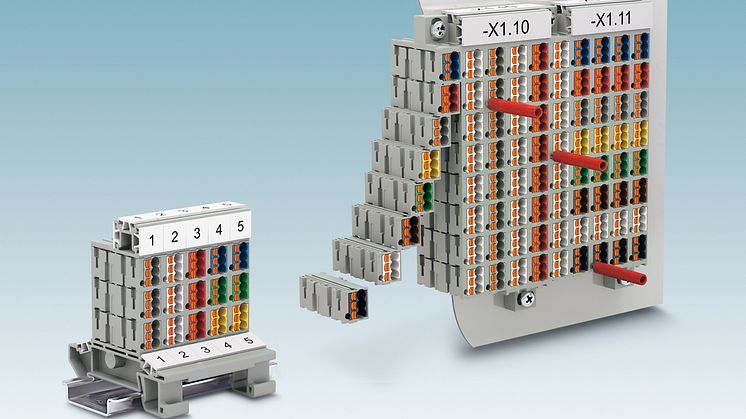

Modulär korskopplingsplatta med innovativ färgkodning

Med de nya korskopplingsplattorna PTMC uppnås upp till 20 procent högre packningstäthet vid korskopplingsapplikationer än tidigare, detta tack vare kompakt design och en modulär uppbyggnad.

De individuella kopplingselementen snäpps enkelt och säkert ihop och kan kodas med hjälp av 11 olika färger. Detta säkerställer en klar och felfri identifiering av varje kopplingspunkt.

I och med att systemet är moduluppbyggt kan exakt antal poler monteras ihop till en stabil och vridstyv korskopplingsplatta anpassad för varje applikation. Varje kopplingselement har ett lättåtkomligt testuttag för 2,3 mm teststift. Korskopplingsplattor finns också som förmonterade i 32-, 48- eller 80-poligt utförande med fyra eller sex anslutningspunkter per kopplingselement.

Montering kan ske som vägg-genomföring, rackmontage eller med erforderliga tillbehör också på DIN-skena.

PTMC klarar trots sin kompakta design 17,5A, 500V samt ledaranslutning upp till 2,5 mm²

Korskopplingssystemet PTMC är den mest kompakta på marknaden med en längd på bara 100 mm. Dess viktigaste funktioner inkluderar fritt valbara färger, lättillgängliga provanslutningar och stora märkningsytor.

För att få en applikationsspecifik kombination, kan korskopplingsplintarna PTMC och PTRV kan fritt konfigureras på Phoenix Contacts’ hemsida – med några enkla klick uppnås den färgkombination som önskas.
