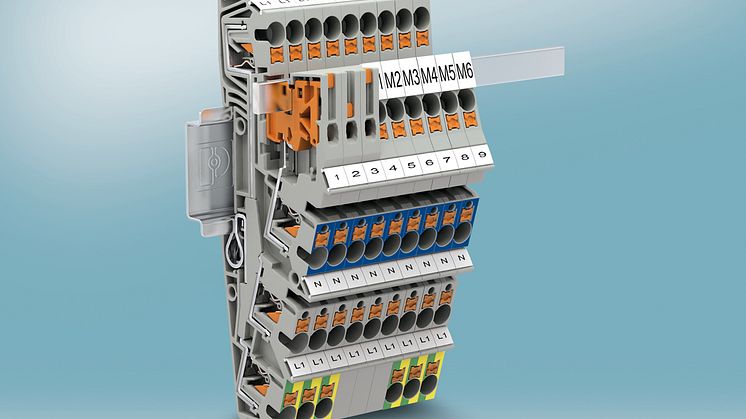

Fastighetsinstallation med 3-vånings Push-in plintar

Med de nya tre-vånings installationsplintar PTI 4 från Phoenix Contact kan styva ledare på upp till 6 mm² enkelt anslutas utan hjälp av några verktyg. Plintarna är tack vare sin kompakta design speciellt anpassade till de krav som ställs vid elinstallation och eldistribution.

Ledaranslutning med Push-in teknik ger en säker, snabb och enkel elinstallation.

Nollfrånskiljaren ansluter mot nollsamlingsskenan som löper parallellt utmed plintarna med en fjädrande kontakt. En statusindikering säkerställer optiskt rätt läge - att frånskiljare är ansluten eller frånskild från samlingsskenan. Varje potential har ett testuttag för 2,3mm testpropp och våningsplanen har bryggschakt för enkel potentialfördelning med jackbara bryggor. Anslutningspunkterna kan märkas för bästa identifiering.

Tack vare den låga instickskraften som behövs vid anlutning, kan styva ledare (EK, FK) eller flexibla ledare försedda med trådändhylsa (MK, RK) med area 0,5 upp till 6mm² anslutas direkt utan hjälp av verktyg. Den orangea manöverknappen förenklar lossning av ledare eller då flexibla ledare utan trådändhylsa eller klena ledare ned till 0,2mm² skall anslutas, öppnas enkelt anslutningsutrymmet med knappen först. Knappen isolerar det verktyg som används från strömförande delar i plinten och förhindrar att ledare stoppas ned på fel ställe i plinten.

Nollskenans position är densamma hos alla installationsplintar från Phoenix Contact. Genom det är det möjligt att fritt kombinera olika modeller oavsett om de har push-in-, skruv- eller fjäderkraftanslutning med varandra på en och samma DIN-skena och samtliga får kontakt med den parallellt placerade nollsamlingsskenan. Tre-våningsplintarna PTI 4 delar systemegenskaperna med systemet CLIPLINE complete vilket ger logistikbesparingar avseende tillbehör då samma används till flera modeller i detta system.
