Anslut ditt kablage till radplintar utan verktyg – PIT

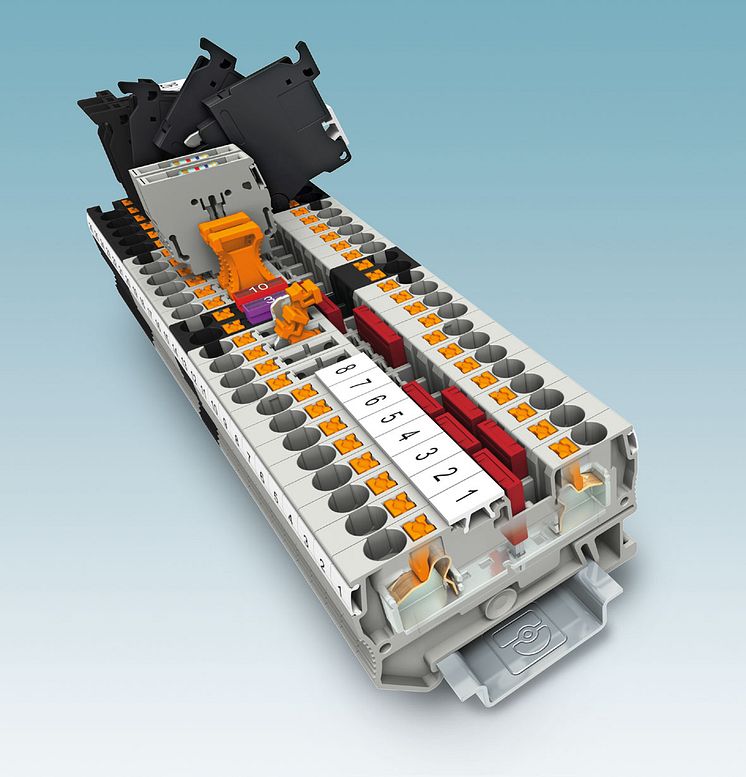

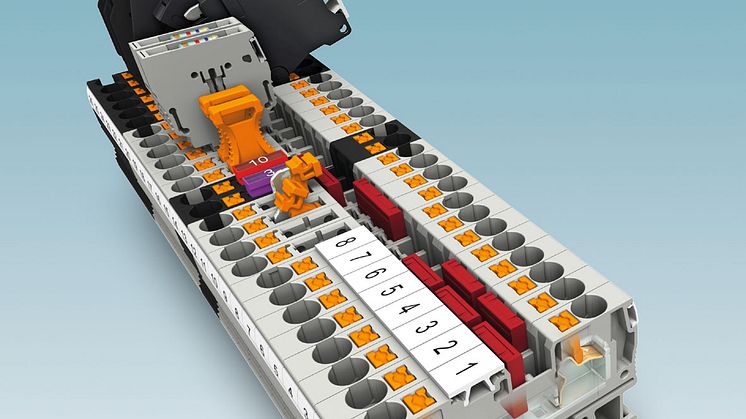

Serien med Push-In anslutningsplintar PIT från Phoenix Contact har nu expanderat och finns nu för anslutning av ledare på upp till 6 mm². Här finner du standardplintar med 2-, 3- resp. 4-anslutningspunkter, fler-våningsplintar, säkringshållar-, komponent- och frånskiljbara plintar m.m.

Vid användning PIT-plintar, kan man direkt trycka in ledaren i anslutningen utan att använda något som helst verktyg. Så fort ledaren trycks in öppnas fjädern automatiskt. Kraften för att ansluta/trycka in ledaren har reducerats med upp till 50% mot tidigare modeller och det har aldrig varit lättare att ansluta en ledare. Kontaktkraften överstiger klart det som fastställs i relevanta normer och säkerställer en tillförlitlig och hög kontaktkvalitet av ledare. ”Push-In” anslutning kan göras med solida ledare, exempelvis EK och FK eller med flexibla ledare exempelvis RK försedda med trådändhylsa.

Att ta bort en ledare är mycket enkelt, detta görs genom att trycka på den orangea knappen, knappen används också då flexibla ledare utan trådändhylsa skall anslutas.

Den orange färgen på knappen klargör tydligt att detta är ett manöverelementet och förhindrar därmed tillförlitligt att misstag görs. Knappen kan öppnas vilken skruvmejsel som helst eller annat föremål som kan trycka ned knappen t.ex. en penna.

PIT-plintarna ingår i systemet CLIPLINE complete, vilket gör det möjligt att kombinera och skapa t.ex. potentialfördelning med plintar med andra anslutningstekniker. Tillbehör såsom potentialbryggor, märkning och testmaterial är desamma för alla plintar med samma bredd inom detta system.
