NYHET - Liten i storlek, gigantisk i potential!

Via vår tillverkare LUTZE breddar vi vårt sortiment av elektroniska kretsbrytare (ECB) under LOCC-Box-familjen genom att introducera LOCC-Box-M (Mini). Speciellt anpassad för trånga utrymmen med ett installationsdjup på endast 86 mm, en höjd av 92 mm och en total bredd på 8.1 mm.

Elektroniska säkringarna från Lütze får utökning i familjen med den nya LOCC-Box-M (Mini). LOCC-Box-M har integrerad nolla vilket gör den mycket smidig i trånga utrymmen. Den har en kapacitet på 1-8A (1A steg) och 5 valbara karaktäristiker: Lätt, Mellan, Trög, Trög2 & Trög3. Anpassad för 12/24V DC applikationer och ger både larm för trippad säkring & manuellt avstängning.

Inkluderad nolla
Ställbar ström 1-8 A
Löser tillförlitligt 12/24 V DC-kretsar
Valbar karakteristik
Anapassad för trånga utrymmen

Integrerad nolla

LOCC-Box-M (Mini) har en integrerad nolla vilket gör att du har + & - direkt på säkringen. Detta sparar plats på DIN skenan och man sparar även tid vid installation.

Dvärgbrytare anslutna till 12 eller 24 V DC har ofta svårt att lösa ut, särskilt vid längre kabelsträckor och tunn kabelarea. Selektiviteten fungerar ej och samtliga grupper faller innan dvärgbrytaren löser på det termiska området vilket kan uppgå till flera minuter.

Lutzes elektroniska säkring löser ut tillförlitligt även vid långa kabelsträckor vilket ger en bra selektivitet utan avbrott på felfria grupper. Säkringens märkström ställs in med hjälp av ett tumhjul under säkerhetsluckan, strömmen är inställbar mellan 1-10 A i 1 A steg. OBS. Ändring av märkström och karakteristik kan endast göras när säkringen är i frånslaget läge. LED lyser rött. Ändras märkström eller karakteristik under drift, LED lyser grönt så sker ingen ändring. För att ändra inställningar: Tryck på knappen i fronten till LED lyser med rött sken. Ändra värdet på tumhjulen och återstarta sedan med hjälp av knappen i fronten.

Fem olika karakteristiker kan väljas med hjälp av ett tumhjul. 1 = Snabb, 2 = Mellan, 3 = Trög, 4 = Trög 2, 5 = Trög 3. Använd de tröga karakteristikerna för inkoppling av laster med hög inrusningsström. Även om man väljer de trögaste områdena reagerar säkringen mycket snabbt vid kortslutning jämfört med en dvärgbrytare.

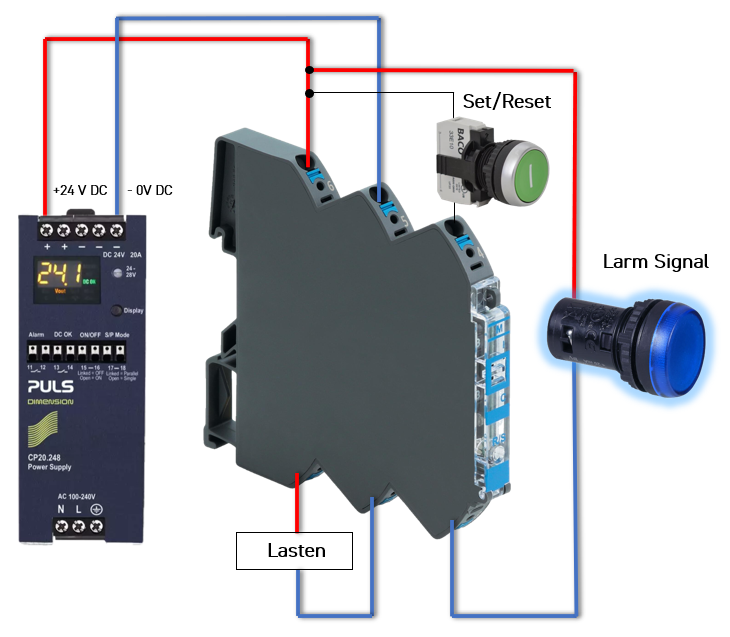

12 eller 24 V DC-anslutningen kan antingen ske direkt i varje säkring alternativt ansluts en kraftplint med kopparskena. Detta alternativ rekommenderas om många säkringar monteras bredvid varandra. Med hjälp av ett skjutbleck ansluter man säkringen till skenan, vid frånskiljning av skjutblecket är också säkringen galvaniskt isolerad. Återställningen kan göras via en knapp i fronten (man kan även manuellt koppla ur säkringen via knappen) alternativt via fjärrstyrning. Vid utlöst säkring blinkar LED rött, när ett fel är åtgärdat kvitterar man via knappen i fronten alt via fjärrstyrning. LED lyser då med fast rött sken. Om många säkringar är monterade ser man snabbt vilka grupper som är åtgärdade. Med en andra återställningssignal aktiverar man säkringen och LED lyser grönt. Det finns även en signalutgång 24 V DC (open collector) som faller när säkringen löser ut, utgången kan kopplas ihop till en grupp med hjälp av en bygling, om en av säkringarna i gruppen faller får man en signal. På modell 716401 faller även signalutgången vid manuell på och av.
(För mer information om minsta lastresistanser för signalutgången se separat flik).

Luckan kan låsas med en plomb och märkas med vår RC55 märkning, se kapitel radplint. Säkringen har ingen galvanisk isolation mellan in- och utgång när den är ansluten till 12/ 24 V DC.

Signalutgång

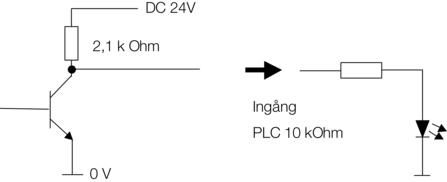

Signalutgången är av open collector typ med Pull-up motstånd. Med denna teknik kan man bygga ihop grupper och få larm om en säkring i gruppen löser ut. Beroende på den yttre lastresistansen kan utspänningen vid ej utlöst säkring variera.
Ex.1. Endast 1 st säkring används, larmutgången är kopplad till en PLC ingång på 10 kΩ. Utsignalen på larmutgången vid driftstatus är 19,8 V DC. Larmutgångens interna resistans är 2,1 kΩ. Re/ Rtot*U= 10 kΩ/12,1 kΩ*24=19,8 V)
Ex.2. 10 st säkringar är kopplade tillsammans i en grupp med gemensam larmutgång till en PLC ingång på 10kΩ. Utsignalen på larmutgången vid driftstatus är 23,5 V DC. Larmutgångens interna resistans är 2,1 kΩ. 2,1 kΩ/10=210 Ω. Re/ Rtot*U = 10 kΩ/10,21 kΩ*24=23,5 V DC.

Om en reläspole som ofta är lågohmig skall anslutas direkt till larmutgången skall +24 V DC kopplas direkt till reläet, minus skall kopplas till larmutgången. OBS! att man får inverterad funktion, när säkringen inte signalerar fel är reläet ej påverkat, vid fel aktiveras reläet. Vi rekommenderar våra interfacereläer från Lutze som har samma formfaktor som säkringen. Lutze interfacereläer

Om mosfettransistorn som matar lasterna av någon anledning går sönder under drift, kommer signalutgången att gå ner till noll. LED i fronten kommer blinka med mycket hög hastighet och indikera fel på mosfettransistorn. Om en kortslutning sker i samband med ett fel på mosfettransistorn löser en intern säkring ut och kopplar bort lasterna. Med dessa säkerhetsfunktioner inbyggda får man ett mycket säkert system även i händelse av ett elektronikfel.
