LÄR DIG MER OM LJUSRIDÅER & LJUSBOMMAR

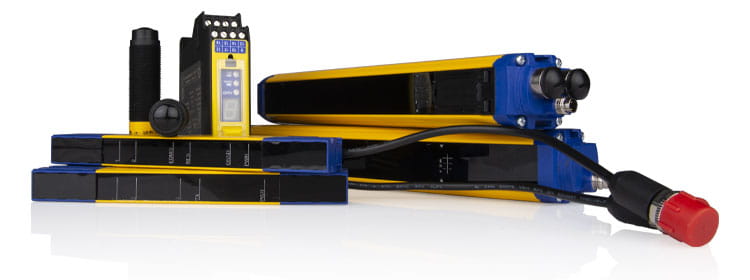

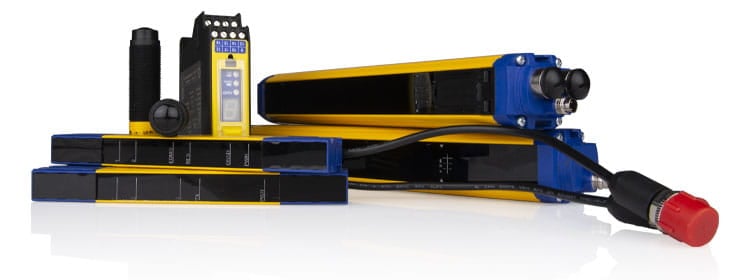

Vi på OEM Automatic har länge jobbat med maskinsäkerhet och för oss är det viktigt att du får den säkerhet som du behöver till din maskin. Vi erbjuder ett stort utbud av ljusridåer och ljusbommar. Men vilken av dessa passar din maskin bäst? Läs mer om de olika varianterna nedan. Tveka inte att ta kontakt med oss om du har några frågor.
VAD ÄR EN LJUSRIDÅ OCH LJUSBOM?
Ljusridåer & ljusbommar även kallat ljusskydd är en mycket användbar skyddsanordning som ger stor tillgänglighet till maskinutrustningen och kan övervaka stora områden. Ljusskydd består av sändare och mottagare. Från sändaren sänds strålar av infrarött ljus till mottagaren. När en ljusstråle bryts ges en dubblerad stoppsignal till maskinerna i skyddsområdet. Den dubblerade stoppsignalen består av två var för sig OSSD = Output Signal Switch Device, alltså två felsäkra utgångar 24 V DC som är pulserande vilket innebär att utgångarna är kortslutningsövervakade.
Det finns olika system att välja mellan beroende på funktion och krav på säkerhetsnivå. Säkerhetskraven fastställs i internationella standarder. Det finns olika säkerhetsnivåer beroende på typ av risk. OBS! Vanliga ”standardfotoceller” har inte den precision som krävs och skall därför inte användas i säkerhetsapplikationer.
NÄR PASSAR LJUSRIDÅER OCH LJUSBOMMAR?
- Vid behov av kontinuerligt tillträde till riskområdet, t.ex. manuellt betjänade maskiner
- Vid behov av att avsäkra stora områden
- Vid kontinuerlig godspassage
- När mekaniska skydd är opraktiska eller ergonomiskt oriktiga
VAD ÄR SKILLNADEN PÅ LJUSRIDÅ OCH LJUSBOM?

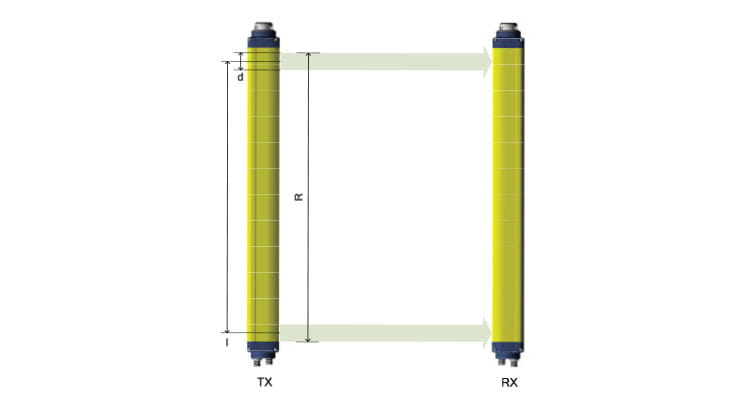

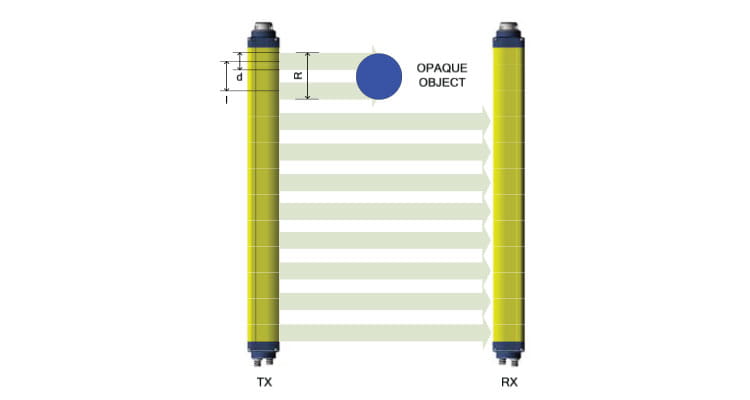

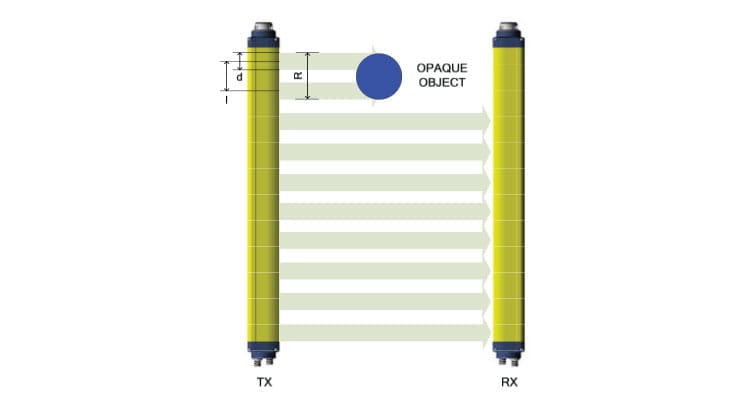

En ljusridå har många täta strålar vilket gör att den fungerar extra bra för små föremål så som finger- och handskydd. När ett finger ska kännas av har den en upplösning på 14 mm. Ljusbomen har däremot inte lika många strålar vilket gör att den passar bättre för större föremål som till exempel kroppssydd.Upplösning R = I + D
MONTERINGSTIPS

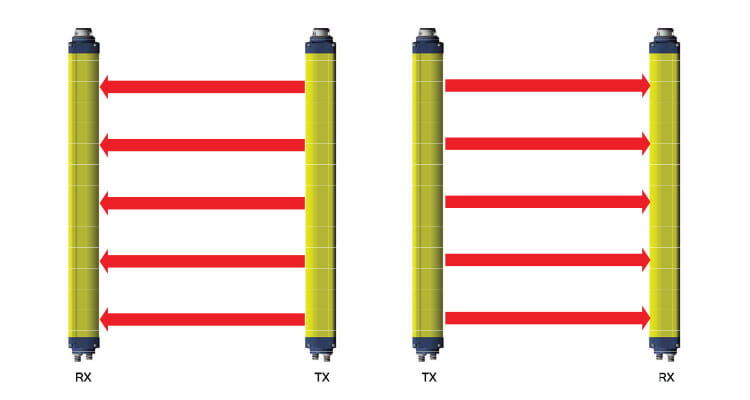

När flera ljusskydd monteras efter varandra är det viktigt att försöka undvika att de störs ut av varandra. Här visas korrekt montering där sändaren från respektive par tittar bort från varandra och på så sätt undviks att mottagaren kan störas ut från annan sändare.
LJUSRIDÅ (FINGER- OCH HANDSKYDD)
Ljusridåer kan användas på två sätt, vertikalt och horisontellt.

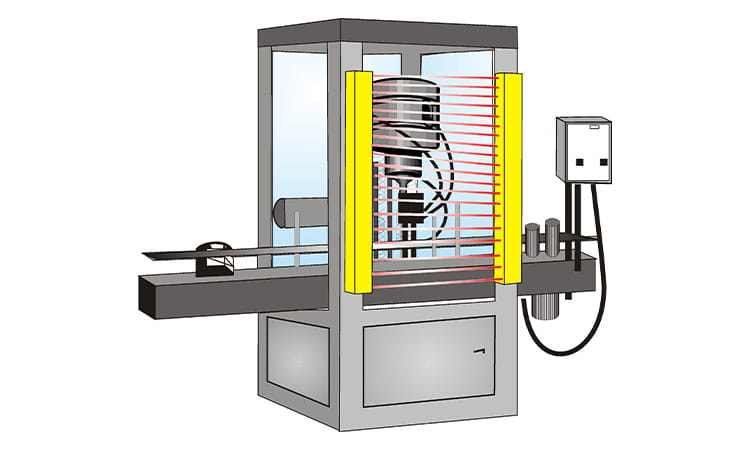

Vertikalt monterade används för att känna av t.ex. att en hand förs in i farligt område. Detta är vanligt vid t.ex. manuellt betjänade maskiner.
Horisontellt monterade används för att känna av en yta framför en farlig maskinrörelse. Är skyddet passerbart skall manuell återställning ske utanför riskområdet.
- Blanking/muting
- Räckvidd 60 m
- Kaskadkoppling
- Finger-/handskydd
- Ej behov av mjukvara
- SIL 3/PL e
- Skyddsfält, 150-1800 mm
LJUSBOM (KROPPSSKYDD)
Ljusbom används som ett osynligt staket vid ett riskområde. När någon passerar ljusbommen stoppas maskinen. En ljusbom kan ha två eller fler ljusstrålar beroende på behov enligt riskbedömning.
Är skyddet passerbart skall manuell återställning ske utanför riskområdet.
- Räckvidd 60 m
- Inbyggd muting
- Inga dödzoner
- 2-, 3-, 4-strålig ljusbom
- Typ 2/4
- SIL 3/PL e
