ANYBUS GATEWAYS - FÖR INDUSTRIELL AUTOMATION

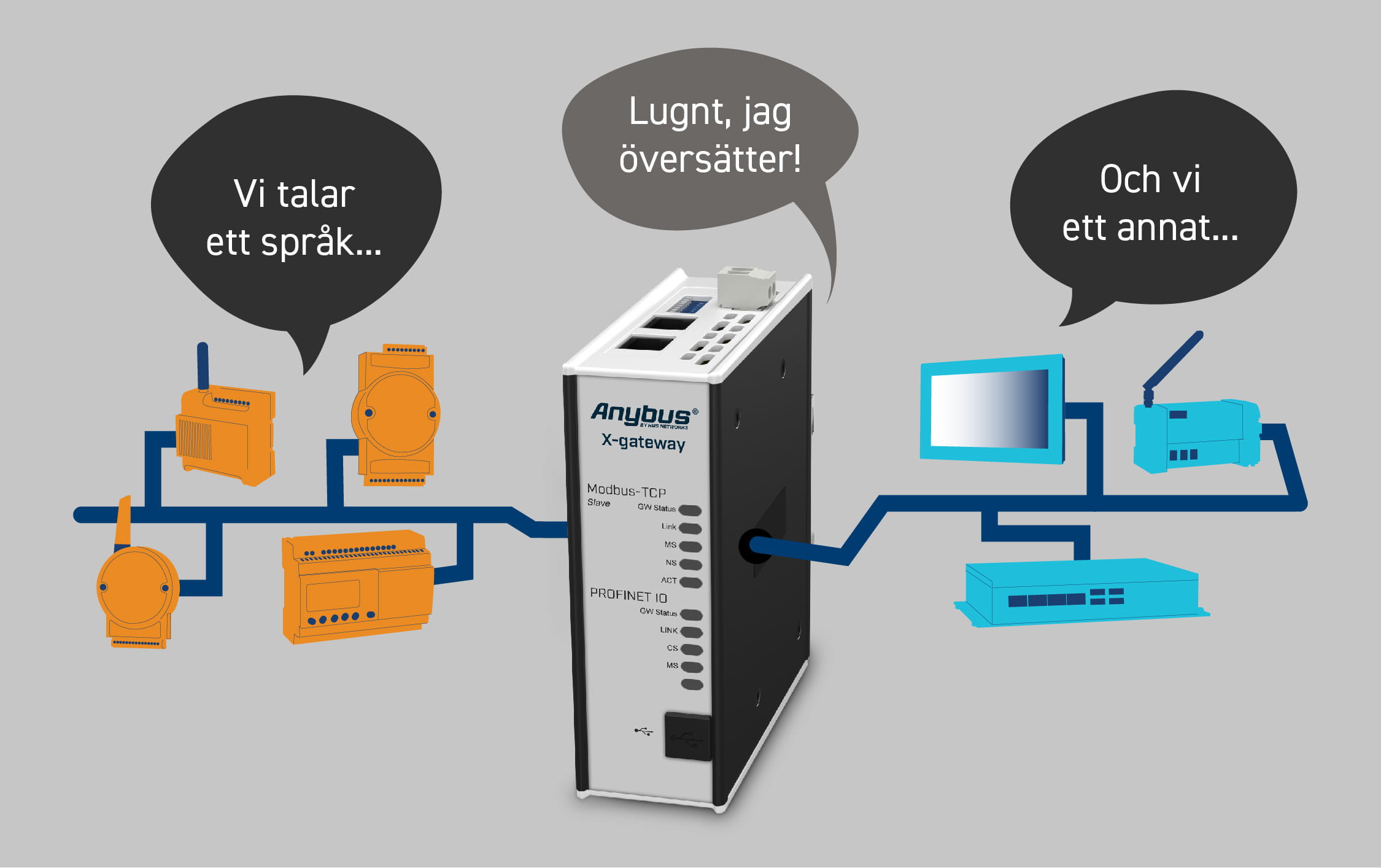

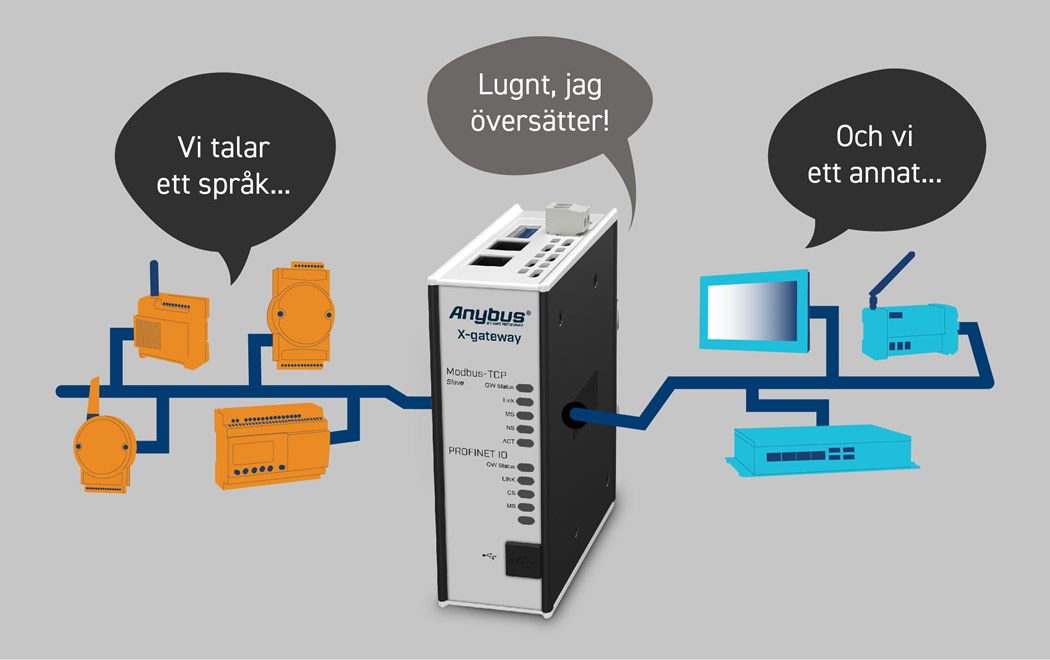

Att integrera nya enheter, exempelvis robot, nya sensorer eller nytt styrsystem, med befintliga produkter kan ibland vara problematiskt då enheterna pratar olika språk. Detta problem undviks enkelt med en enhet från HMS Anybus. Enheternas primära uppgift är att konvertera ett protokoll till ett annat och på så sätt möjliggöra kommunikation mellan olika enheter som normalt sätt inte kan prata med varandra. För att förtydliga så fungerar denna enhet som en tolk mellan olika språk, exempelvis tyska och svenska fast för information inom industrin. Du kan själv kolla vilken produkt du behöver via länken nedan. Eller så kontaktar du en av våra produktansvariga på Elskåpskomponenter.

ANYBUS GATEWAY SELECTOR HITTAR DU HÄR!

APPLIKATIONSEXEMPEL

• Anslut två PLC-system och deras egna industriella nätverk till ett och samma.
• Uppgradera gammal seriell kommunikation till industriellt Ethernet.
• Utöka en produktionslinje genom att ansluta nya maskiner som kommunicerar i andra nätverk.
• Dela upp en nätverkstopologi i logiska segment.
• Integrera fabriksdata med system på företagsnivå, till exempel SCADA, SAP, OPC med flera.

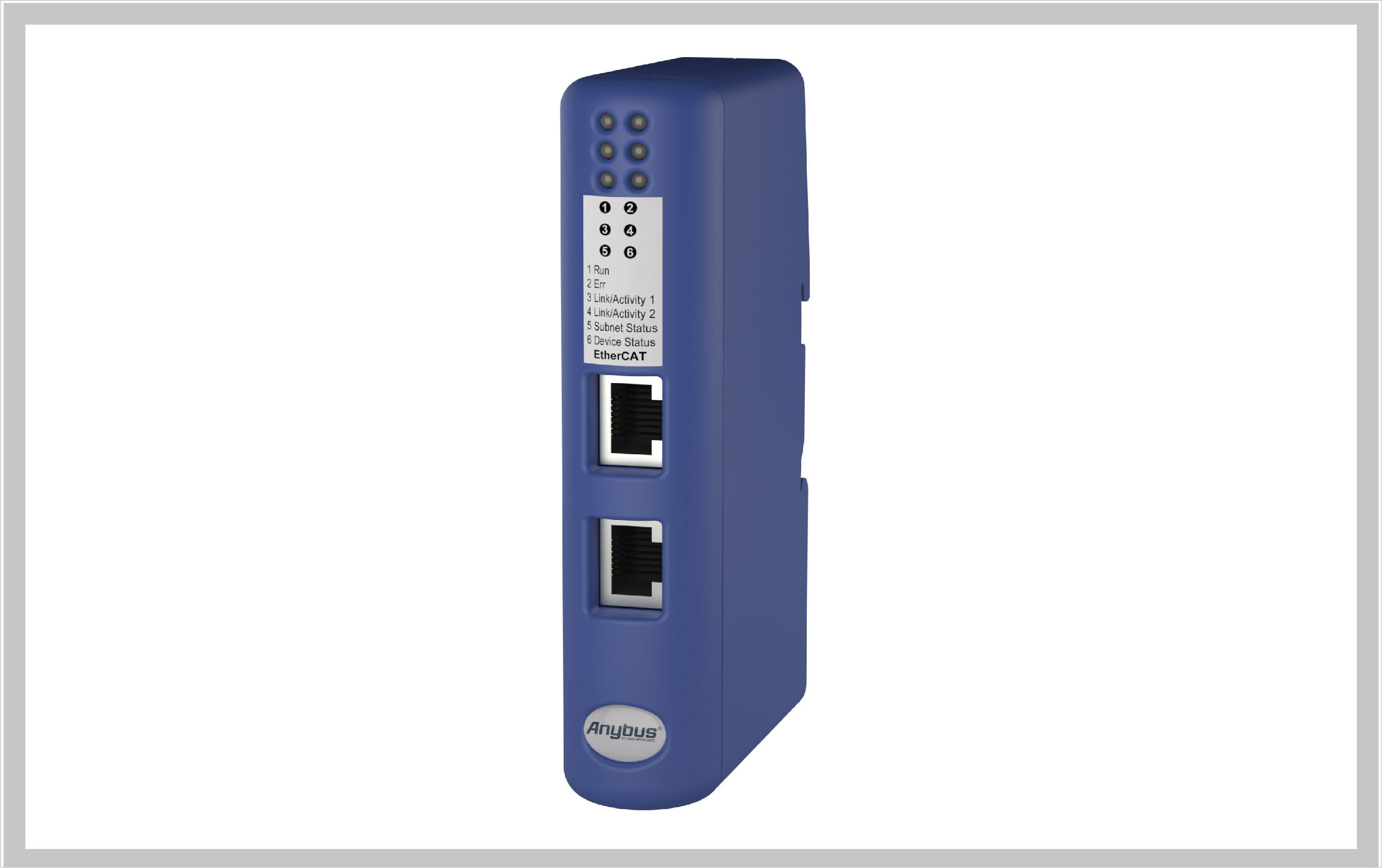

SERIAL/CAN GATEWAYS

Nästan alla maskiner och enheter som används idag har ett seriellt eller CAN-baserat RS-232/422/485-gränssnitt. De flesta av dem fungerar bra men saknar gränssnitt till fältbuss eller industriellt Ethernet. Det är här Anybus Communicator-gateway kommer in. Den tar din befintliga enhet som den är och gör att den kan anslutas till ett industriellt PLC-styrsystem utan några maskinvaruändringar eller programmering.

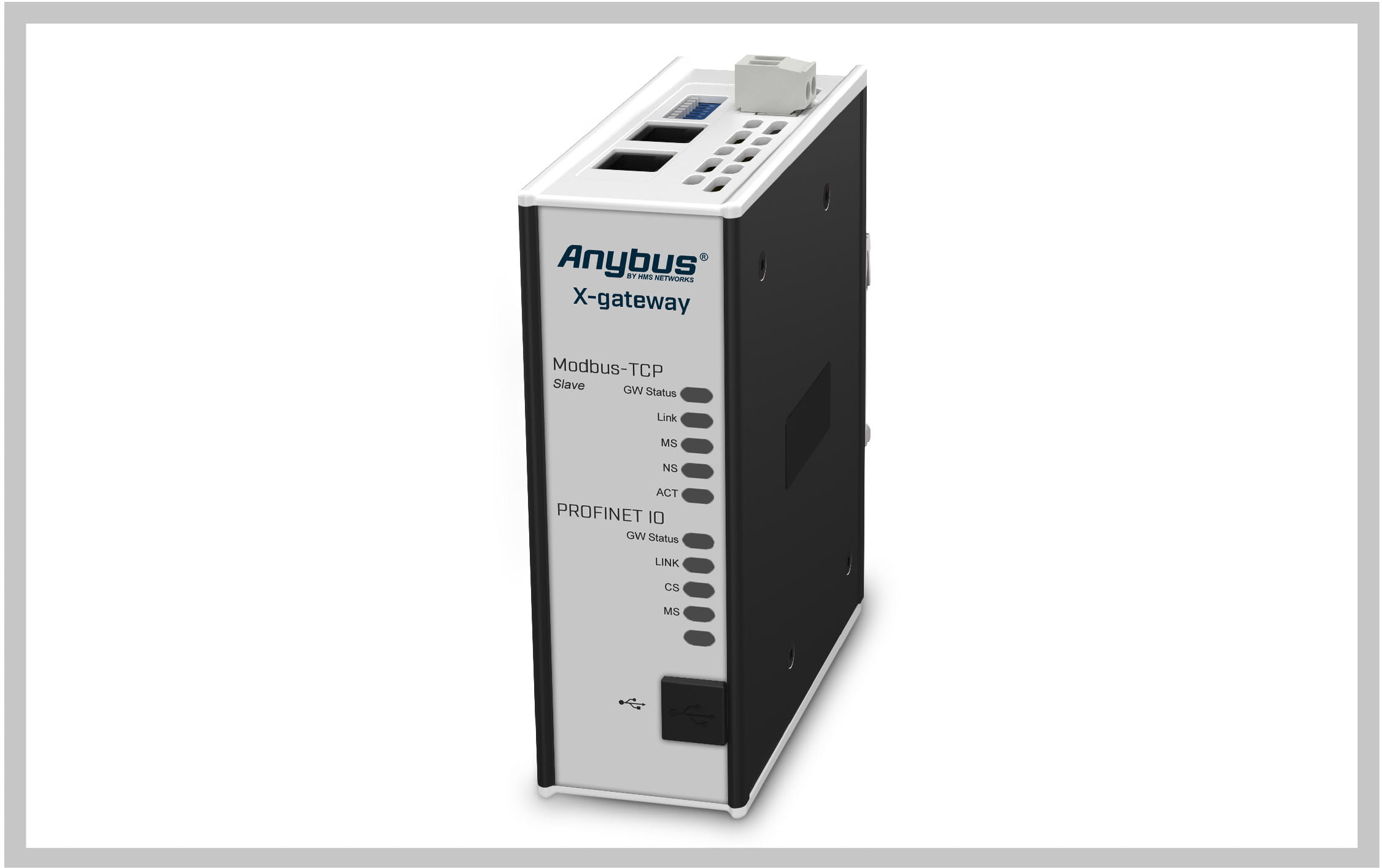

NETWORK TO NETWORK GATEWAYS

Anybus X-gateway låter dig ansluta PLC-styrsystem och deras anslutna enheter mellan två olika fältbussar. Detta görs med minimal handpåläggning så att ni ska få systemet att prata så snabbt som möjligt. X-gateways primära funktion är med snabb överföring av cykliska I/O-data mellan de två nätverken. Detta avlastar ditt PLC från att arbeta med ytterligare beräkningar och låter det fokusera på dess primära uppgift. Gateway fungerar som en adapter i exempelvis DeviceNet-nätverket och som en full Master/Client i Modbus TCP-nätverket. Dataöverföringen mellan de två nätverken är helt transparent med en maximal I/O-datakapacitet på 256 byte i varje riktning.

.NET GATEWAYS

Utbyt maskindata från fabriksgolvet i realtid med .NET-baserade program och håll integrationsarbetet till ett minimum med Anybus .NET Bridge. Som användare fokuserar du på att definiera och integrera en informationsmodell i ditt system medan HMS Anybus-teknik hanterar kommunikationslagret och meddelandeprotokollet. På OT-sidan ansluter du PLC’n till .NET Bridge via ett funktionsblock och produktdefinitionsfiler (GSD, GSDML, EDS, ESI). På IT-sidan lägger du till ett C# .NET-bibli-otek i ditt program och använder det för att utbyta data med PLC. .NET Bridge levereras med två olika lägen:

1. Ett meddelandeläge där du ställer in datataggar som ska utbytas mellan OT och IT och genererar en motsvarande produktdefinitionsfil och ett funktionsblock för OT-sidan och ett C# .NET-bibliotek för IT-sidan. Detta minskar integrationsinsatserna på båda sidor.
2. Ett streamerläge där en definierad datauppsättning skickas mellan IT- och OT-sidan utan handskakning för att maximera prestandan. Data måste mappas manuellt i PLC och i .NET-programmet. Finns för PROFIBUS, PROFINET och EtherNet/IP.
