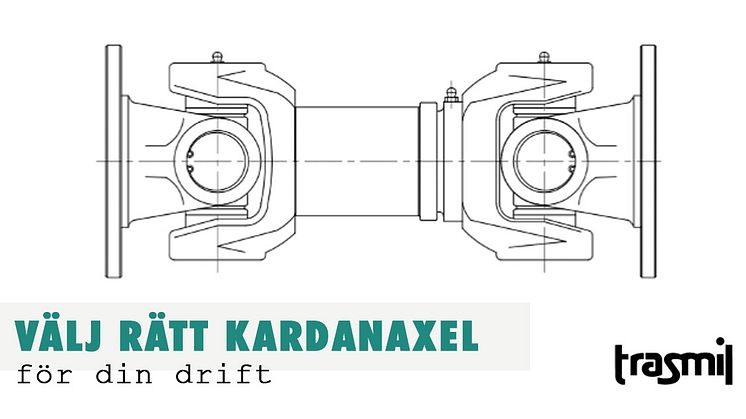

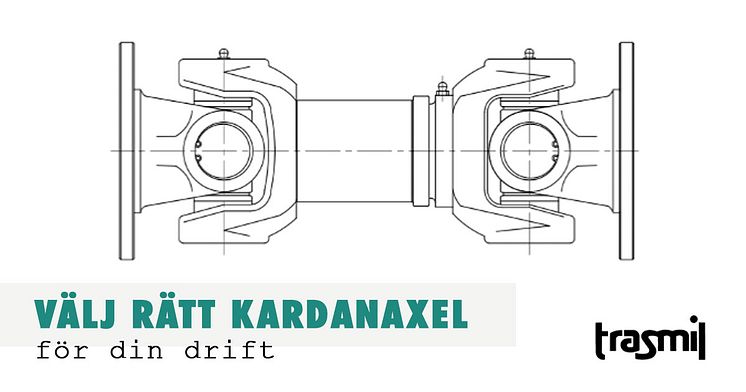

VÄLJ RÄTT KARDANAXEL | VI GUIDAR DIG

Trasmil är ett familjeägt företag baserat i Milano, Italien. Trasmil har sedan 1984 framgångsrikt tillverkat och levererat kundanpassade kardanaxlar och kardanknutar/cross joints till företag i Europa med relativt korta leveranstider.

Namnet Trasmil kommer från Tras som är en förkortning av transmission och mil som står för Milano.

I den här artikeln fördjupar vi oss i olika användningsområden för Trasmils olika typer av kardanaxlar och tillbehör.

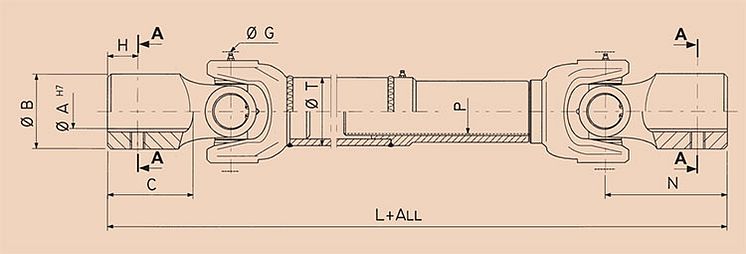

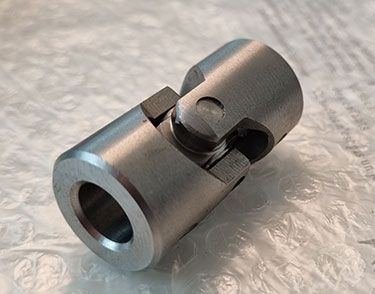

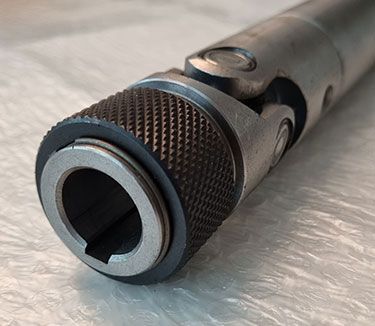

KARDANLEDER | SERIE 01 MED PINNE

Kardanlederna Trasmil typ 01 med nav är lämpade för hög prestanda med lågt varvtal och är realiserade enligt DIN 808 och DIN 7551-normer med härdade tappar. På begäran kan dessa fås i utförande heavy duty, rostfritt stål och som ritning. Ledbart 45° per led. Tillverkad i utförande; enkelt, dubbelt och glidskaft med längd och förlängning på begäran.

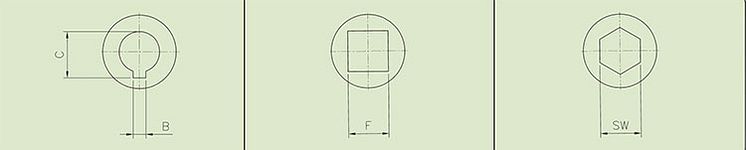

• Axelhål 5–55H7
• Längd 63 mm-530+90 mm
• Max 800 r.p.m
• Temperatur 0°–60°

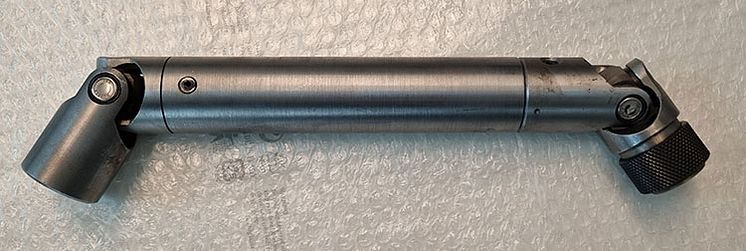

KARDANLEDER | SERIE 02 MED NÅLLAGER

Kardanlederna Trasmil typ 02 med nav är lämpliga för höga hastigheter och applikationer där det krävs precision. Lederna är anpassade med tappar monterade på nållager.
Tillverkad i utförande; enkelt, dubbelt och glidskaft med längd och förlängning på begäran.

• Axelhål från 8–50H7
• Längd från 52 mm–550 mm+100 mm
• Max 5000 r.p.m
• Temperatur 0°–180°

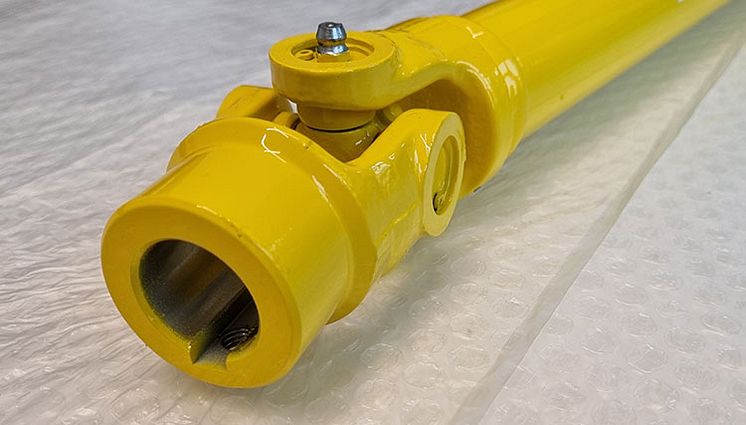

KARDANAXEL, CROSS JOINT | SERIE 07 MED "HUB"

Serie 07 kardanaxel (cross joint) med hub passar för höga varvtal och precision. Nav med kilspår eller snabbfäste (quick release). Max arbetsvinkel är 30° och max arbetsmoment 700 Nm.

• Håldiameter 20-35 mm
• Enkelknut
• Dubbelknut
• Längd upp till 5000 mm
• Glidskaft
• Levereras utan fett

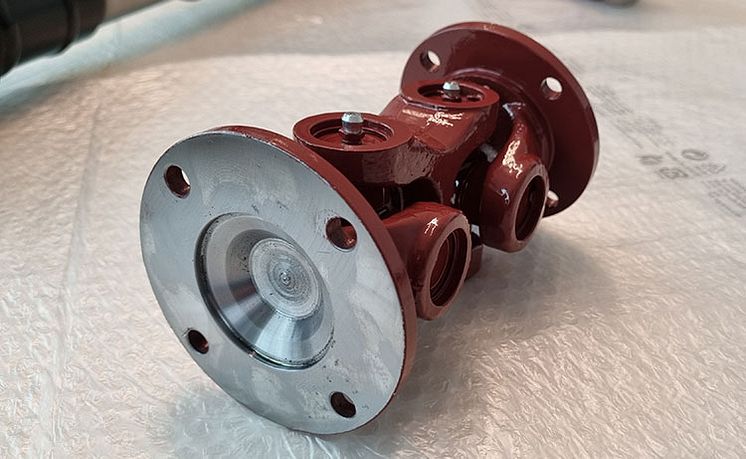

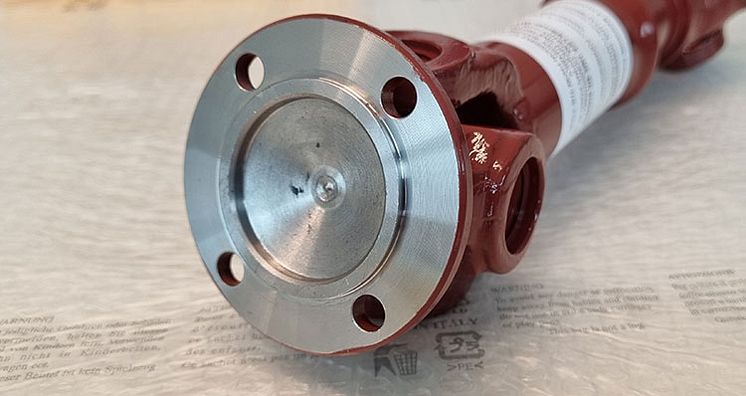

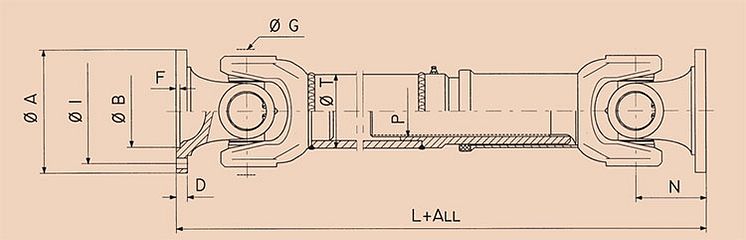

KARDANAXEL, CROSS JOINT | SERIE 07 MED "FLÄNS"

Serie 07 kardanaxel (cross joint) med fläns passar för tunga drifter och höga varvtal. SAE eller DIN fläns från 90 mm till 480 mm. Max arbetsvinkel är 20-30°.

• Max längd 3000 mm som standard
• Enkelknut
• Dubbelknut
• Extrakort från 165 mm
• Moment från 200 Nm – 400 KNm
• Levereras utan fett

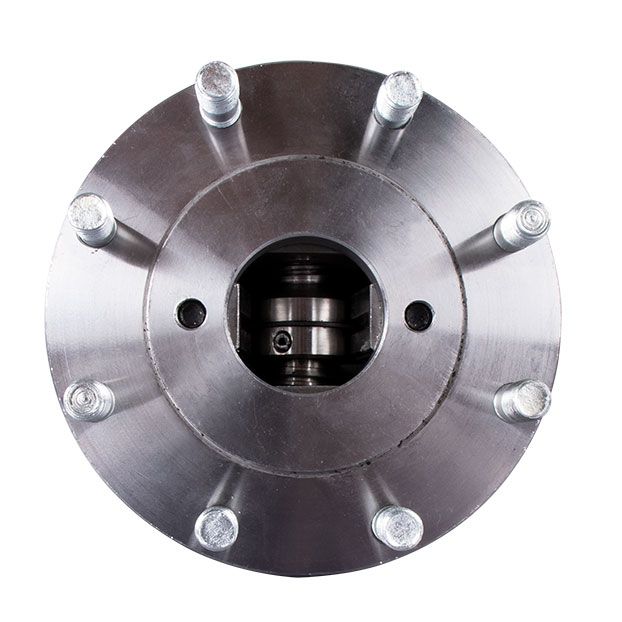

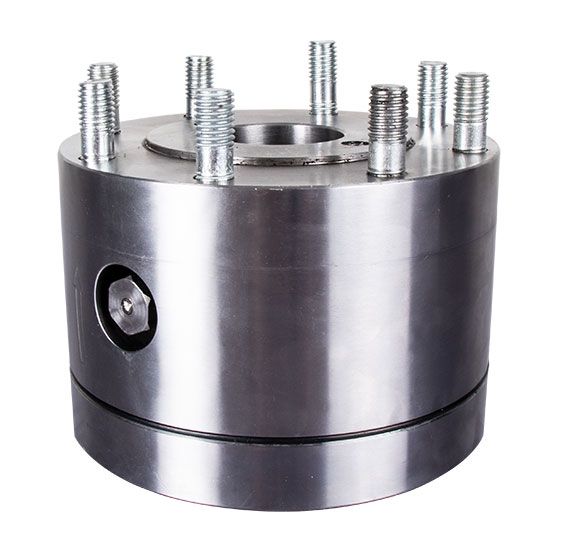

SNABBKOPPLING | QUICK RELEASE

Snabbkoppling (Quick release) används när du vill frilägga eller ta bort ena eller bägge ändarna på kardanaxeln snabbt och enkelt. Snabbkopplingen sitter mellan kardanaxelns fläns och den drivna axelns fläns. Ett slags tillbehör helt enkelt.

Kopplingen levereras komplett med bultar och finns i två varianter, med fläns i ena änden och axelhål med kilspår i andra.

KARDANAXEL MED QUICK RELEASE FÖR AXLAR MED KIL

• Axelhål med kilspår från Ø25 mm till Ø50 mm
• DIN-Fläns från Ø75 mm- Ø120 mm
• Enkel och snabb frikoppling av kardanaxeln



KARDANAXEL MED QUICK RELEASE FÖR AXLAR MED FLÄNS

• DIN-Fläns från Ø100 mm till Ø250 mm
• Enkel och snabb frikoppling av kardanaxeln
