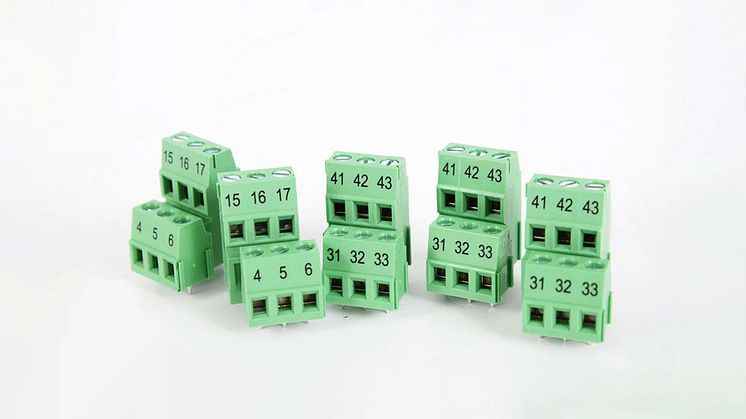

Anpassa kretskortsplinten för din applikation

Vi erbjuder ett stort utbud av kretskortsplintar för anslutning av kraft- eller signalkabel. Plintarna finns i flera varianter och vi kan även hjälpa dig att ta fram en kundanpassad lösning för din applikation. Här listar vi några parametrar som är viktiga att tänka på när man väljer kretskortsplint.

Kretskortsmonterad eller jackbar

Det finns två huvudkategorier av kretskortsplint. Antingen använder man en plint som är monterad på kretskortet där man ansluter ledarna direkt. Alternativt använder man en jackbar variant där man kan koppla loss kabeldelen utan att behöva montera bort ledarna.

Skruv eller fjäderanslutning

Det vanligaste sättet att låsa fast ledarna i plinten är med en skruv. Många av våra plintar finns också med fjäderanslutning där man trycker ner en knapp, skjuter in ledaren och släpper knappen. Ett fjäderbläck inne i plinten låser då fast ledaren, vilket är ett smidigt sätt att förkorta monteringstiden.

Ström, bendelning och ledarea

Dessa parametrar avgör vilken plint som passar för din applikation. Ju högre strömmarna är, desto större bendelning och ledararea behövs och det påverkar i slutändan storleken på kretskortplinten.

STRÖM (A)
Hur många ampere kretskortsplinten måste klara, är viktigt att veta för att kunna välja rätt.

PITCH/BENDELNING (MM)
Vid högre strömmar krävs en högre pitch. Måttet som anges är det mellan kretskortsbenen på undersidan av plinten (c/c).

LEDARAREA (MM²/AWG)
Vilka strömmar måste plinten klara? Den ledarea som behövs styrs av detta.

Tillval

Vi kan även erbjuda en rad tillval för att anpassa kretskortsplinten till just din applikation.

ANSLUTNINGSVINKEL
Vi har flera olika val när det gäller vilken vinkel du vill ansluta med.

FLERVÅNINGSPLINT
Ett alternativ som underlättar i vissa applikationer och sparar plats.

MÄRKNING
Märkning av plinten för att underlätta identifiering vid montage.

ANPASSAD FÄRG
Vi kan leverera plinten i en särskild färg för att underlätta och tydliggöra vid installation.

KODNING
Kodning av poler för att undvika att fel anslutning kopplas till fel plint. Detta gäller våra jackbara plintar.

FÖRPACKNING
Industripack, ask, tape & reel, kit pack eller kanske en anpassad förpackning. Hör av dig med dina önskemål.

På oemelectronics.se hittar du mer information om kretskortsplintar och resten av det stora sortiment vi erbjuder.
