Hand Guard skyddar det viktigaste för snickarna – händerna

Hand Guard är säkerhetssystemet som ska rädda snickarnas fingrar. Det stoppar och sänker sågbladsenheten inom en kvarts sekund – även innan en farlig situation uppstår. Altendorf förlitar sig på ett optiskt system som består av två kameror som är placerade ovanför sågvagnen. Programvaran känner igen tidigare definierade faror från kamerabilderna och stoppar sågbladet genom att snabbt sänka det.

Wilhelm Altendorf hade en revolutionerande idé i Berlin 1906. Han utvecklade en såg som styr arbetsstycket som ligger på en glidvagn till sågbladet. Sedan dess har namnet "Altendorf" stått för kategorin justersågar, vilket gör företaget till världsmarknadsledande. Än i dag strävar Altendorf-gruppen efter målet att förse hantverkare med säker teknik för att förhindra farliga situationer. Den senaste innovationen: The Hand Guard.

Hand Guard: Optiskt system för att undvika olyckor

Världsnyheten från Altendorf är ett säkerhetssystem som belönades med OWL Innovation Prize. Det innovativa säkerhetssystemet bygger på optisk tidig upptäckt. Två kameror fångar riskområdet för justersågen och inte längre kapacitiva sensorer som mäter hudens ledningsförmåga. Det speciella med världsnyheten i Altendorf: Hand Guard reagerar innan handen kommer i kontakt med sågbladet! Detta innebär att den optiska metoden är mycket snabbare än alla kända kapacitiva system. Eftersom dessa bara stoppar sågbladet när det har varit kortvarig kontakt mellan huden och sågbladet.

Blixtsnabb skyddsängel

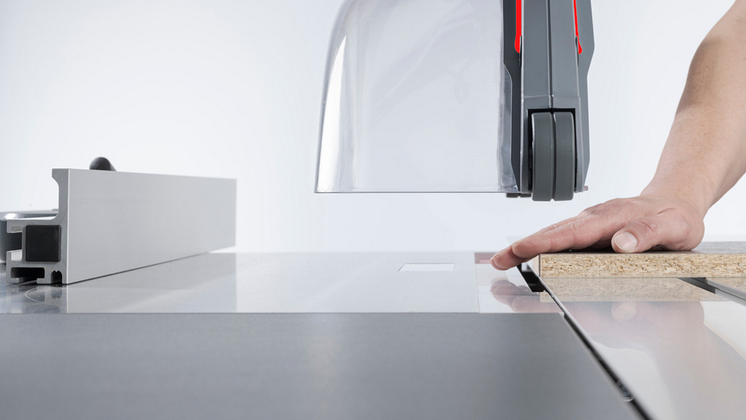

Handskyddssystemet stoppar och sänker sågbladsenheten inom en kvarts sekund – även innan en farlig situation uppstår. Altendorf förlitar sig på ett optiskt system som består av två kameror som är placerade ovanför sågvagnen. Programvaran känner igen tidigare definierade faror från kamerabilderna och stoppar sågbladet genom att snabbt sänka det. Den sensorstyrda dykrörelsen skyddar inte bara människor utan skyddar även maskinen, sågbladet och arbetsstycket.

Arbetshälsa och säkerhet är en viktig fråga i branschen, eftersom olyckor och skador inte helt kan undvikas. För att förhindra skaderisken vid manövrering av en justersåg har Altendorf installerat ett trestegs säkerhetssystem. Den reagerar så fort en hand farligt närmar sig sågbladet.

• Steg 1: Lysdioder på skyddskåpan lyser inte längre grönt, utan rött.
• Steg 2: Sågaggregatet minskar hastigheten märkbart, operatören känner detta genom haptiskt motstånd.
• Steg 3: Systemet aktiverar totalstoppet och sänker enheten inom en kvarts sekund innan handen rör vid sågbladet.

Ny standard inom arbetarskydd

Efter nödstoppet är justersågen omedelbart redo att användas igen. Enligt företaget behöver systemet bara 10 sekunder för att vara i drift igen. Hand Guard fungerar även med lämpliga arbetshandskar och ska vara okänslig för fuktigt trä, ledande material och beläggningar. Altendorf-gruppen hoppas att det innovativa säkerhetssystemet kommer att sätta en ny standard för att förbättra arbetssäkerheten inom träindustrin över hela världen. IMTEST pratade med Altendorf’s VD Peter Schwenk om den innovativa världsnyheten.

IMTEST: Hur kom idén till Hand Guard?

Peter Schwenk: Enligt siffror från DGUV inträffar upp till 120 rapporterade olyckor med justersågar i Tyskland varje månad. Händerna påverkas i 95 % av fallen. 47 % av dessa resulterar i en allvarlig skada som leder till pensionering. Vi utvecklade den första justersågen av typen Altendorf 1906 och har sedan dess alltid strävat efter att göra våra kunders liv enklare och säkrare genom teknisk innovation. En logisk konsekvens av detta var utvecklingen av Hand Guard.

Vilken var den största utmaningen under utvecklingen?

Hittills har det inte funnits något jämförbart AI- och kamerabaserat säkerhetshjälpsystem för justersågar. Befintliga lösningar är baserade på andra tillvägagångssätt och deras skyddande effekt är på motsvarande sätt begränsad. Att utveckla ett optiskt system som Hand Guard, som på ett tillförlitligt sätt kan känna igen händer och handliknande former och initiera lämpliga skyddsåtgärder under den nödvändiga korta tiden, var totalt sett en stor utmaning och tog flera års forsknings- och utvecklingsarbete.

Vi är desto gladare över att vara det första systemet på marknaden som är officiellt certifierat med GS-sigill av branschorganisationen för trä och metall. Förhoppningsvis kommer detta att skapa en branschgemensam standard, liknande krockkuddar, för säkert arbete med justersågar i framtiden.

Vid vilken storlek på företag är Hand Guard ekonomiskt vettigt?

Det finns inget pris för ett förlorat finger eller en skadad hand, som i sin tur ibland leder till pensionering eventuell invaliditet och de ekonomiska konsekvenserna. Således, även i små företag, kan Hand Guard säkerställa att en enda oförsiktig rörelse som skulle kunna orsaka en olycka, på ett tillförlitligt sätt kan förhindras.

Är Hand Guard-systemet även lämpligt för andra sektorer som plast eller metallbearbetning?

System är baserat på vår framgångsrika och populära "F 45", som under tiden har blivit synonymt i hela branschen för en justersåg och kan därför även bearbeta andra material såsom icke-järnmetaller och plaster. Hand Guard kan även bearbeta alla andra material, som vått trä, utan problem. Det finns inga begränsningar här.

Krävs utbildning innan driftsättning?

Vid leverans utförs den beprövade och välkända idrifttagningen av en certifierad Altendorf-servicetekniker. Naturligtvis utbildas och förbereds även användare här för driften av Hand Guard.
