Ellära och installationstips

För att våra produkter ska fungera behöver de ström. Det finns mycket att läsa om ellära och vi tänker beskriva några grundläggande begrepp och hur de hör ihop.

Vi börjar med just elektrisk ström som är ett flöde av elektriska laddningar. Upphovet till ström är vanligtvis en spänning, det vill säga en skillnad i energi mellan två punkter. Spänning motsvarar det arbete som uträttas per laddningsenhet på en elektriskt laddad partikel som färdas mellan två angivna punkter. Partiklarna stöter på olika stort elektriskt motstånd, resistens. Resistensen mäter hur svårt det är för en ström att passera genom ett material. Det här är väldigt teoretiskt och inget vi behöver kunna utantill. Dessa tre enheter är tätt sammanlänkade, vilket Ohms lag visar.

Ohms lag

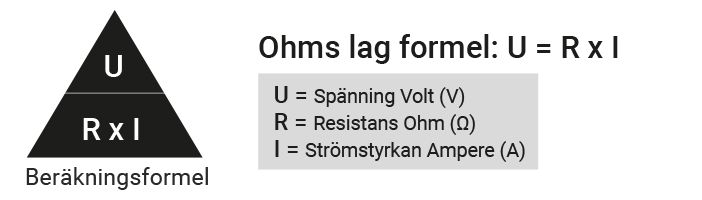

Ohms lag beskriver förhållandet mellan ström, spänning och resistans. Den säger att spänningen U är lika med resistansen R multiplicerad med strömmen I; U = R · I.

I det här sambandet kopplas de elektriska storheterna spänning, ström och motstånd samman. Spänning mäts i enheten Volt (V), ström i enheten Ampere (A) och motstånd mäts i enheten Ohm (Ω). Det går att vända och vrida på Ohms lag enligt bilden här.

Joules lag - effekt

Nu ska vi gå vidare och lära oss vad effekt är. För att beskriva hur kraftfull en belysning eller ett elektriskt element är används begreppet effekt. Den elektriska effekten är produkten av spänningen som vi anslutit till kretsen, och den ström som flyter genom kretsen. Effekt handlar här om den elektriska effekten, inte till exempel den visuella effekten av hur mycket en lampa lyser.

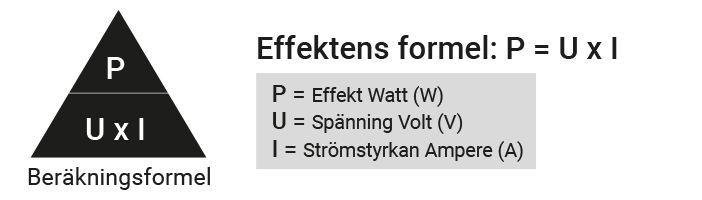

För att få fram effekten som benämns med P tar du spänningen U gånger strömmen I; P = U · I. Det går också att vända på formeln och få fram spänningen genom att ta effekten delat med strömmen. På samma sätt kan strömmen beräknas genom att ta effekten delat med spänningen. Spänning mäts i enheten Volt (V), ström i enheten Ampere (A) och effekt mäts i enheten Watt (W). Sambandet kallas Joules lag.

Räkneexempel

Vi kan använda våra nyvunna kunskaper för att räkna ut till exempel hur mycket ström en extraljusramp drar. För en 180W extraljusramp som installeras på ett 12V fordon kan vi räkna fram hur mycket ström den drar enligt Joules lag om effekt; P = U · I.

I fallet med extraljusrampen blir formeln; Effekt (180W) = Spänning (12V) · Ström (xA). Vi vänder på formeln för att få fram strömmen. Effekt (180W) / Spänning (12V) = Ström (xA). Det ger följande samband; 180W / 12V = xA = 15A. Extraljusrampen drar således 15A och bör avsäkras därefter.

Säkringar - för säkerhets skull

Säkringar installeras för att förhindra överbelastning i elektriska anläggningar. Överbelastningar skulle i värsta fall kunna leda till överhettning och brand. Överbelastning uppkommer när en för stor ström leds genom en ledning, till exempel på grund av kortslutning. En rätt dimensionerad säkring bryter strömmen i en ledare om strömmen blir större än tillåten för ledaren i fråga. För att hitta rätt säkringsstorlek finns här en avsäkringstabell avsedd för 12V system. I vårt installationssortiment finns allt du behöver för inkoppling av el. Bland annat hittar du säkringar i flera modeller och storlekar, säkringshållare samt olika sorters kabel.

Avsäkringstabell - 12V

Kabelarea	Kontinuerlig strömstyrka	Säkring mot överbelastning	Säkring mot kortslutning
1 mm²		6A
1,5 mm²	9A	10A	20A
2,5 mm²	15A	16A	35A
4 mm²	16A	20A	35A
6 mm²	21A	25A	63A
10 mm²	28A	35A	100A
16 mm²	37A	50A	160A
25 mm²	49A	63A	200A
35 mm²	60A	80A	315A
50 mm²	76A	100A	400A
