Den intelligenta fläktlösningen för kylning av kraft-elektronik

Låg energiförbrukning en av många fördelar

• Mottryckstålig diagonalfläkt ger längre filterlivslängd och minskat underhållsbehov
• Upp till 49 % lägre energiförbrukning
• Lägre energiförluster och effektivare kylning. Längre serviceintervaller
• Upp till 50% bättre prestanda vid nominell effekt
• Behovsstyrt luftflöde genom varvtalsreglering
• Upp till 7 dB (A) ljudreducering
• Litet monteringsdjup
• Helt förmonterad - Plug & Play!
• Mekaniskt kompatibel med befintliga industristandarder för okomplicerad ombyggnad och fläktbyte

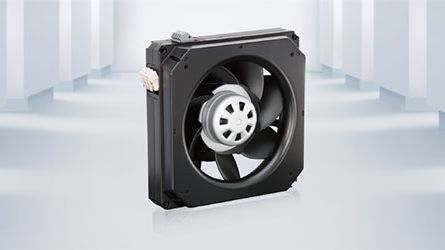

Kompakt format och stor kyleffekt
Den nya fläktmodulens storlek är mekaniskt kompatibel med de kompaktfläktar som finns tillgängliga på marknaden vilket förenklar ett fläktbyte. Den externa ytterrotormotorn gör modulen extremt kompakt med ett mycket litet monteringsdjup.

Modulen i den nya storleken 200 mm finns dels i en AC-version för 230 V 50 Hz och 115 V 60 Hz samt, dels med en Greentech EC-motor för 230 VAC och 115 VAC spänning.

Den diagonala kompaktmodulen ger betydligt högre prestanda vid lägre effekt jämfört med många kompaktfläktar med AC-motorer. Viktiga fördelar är en värdefull effektreserv, förbättrad kyleffekt samt lägre ljudnivå.

Avsevärt lägre energiförbrukning jämfört med kompakta AC-fläktar för fliterkassetter
Jämfört med den nuvarande branschstandarden för fläktar förbrukar den nya diagonala fläktteknologin med EC-motorer cirka hälften av energin och detta vid samma luftflödeskapacitet. Diagrammet till vänster visar energiförbrukningen hos en konventionell AC-kompaktfläkt jämfört med energiförbrukningen hos den nya diagonal kompaktmodulen med EC-motor. Jämförelsen är gjord vid ett normalt driftsförhållande för kylning av ett kopplingsskåp med kraft-elektronik.

Bibehållen kyleffekt även om filter blir igensatta
Vid samma fläktstorlek ger den nya diagonala kompaktmodulen högre luftprestanda vid likvärdiga driftförhållanden. Även med en ökande filterigensättning levererar kompakt-modulen erforderlig luftprestanda och som i detta exempel med ett kylskåp 500 m³/h. Det uppstår ingen förlust i kyleffekt, livslängden på filtren blir längre och behovet minskar av underhålls- och serviceinsatser.

Den modell av kompaktmodulen som är utrustad med Greentech EC-motor kan enkelt regleras och styras för att kyleffekten alltid ska bli den önskade. Tack vare varvtalsregleringen kan luftflödet och därmed kylkapaciteten förbli konstant även vid en ökad filterigensättning . Detta innebär att avledning av spillvärmen hålls vid en konstant nivå samtidigt som den diagonala kompaktmodulen med EC-motor sparar en betydande mängd energi. Dessutom
kan ljudnivån reduceras med så mycket som upp till 7 dB.

Effektivare, tystare och mer flexibel
Den huvudsakliga funktionen för fläktar i kontrollskåp är att avleda termisk belastning samtidigt som de ska arbeta så effektivt och tyst som möjligt. ebm-papst diagonala kompaktmodul har utvecklats speciellt för sådana krav. Andra exempel på användningsområden är motorapplikationer med krav på variabel frekvens, kylning av elektronik och växelriktare samt mer standardiserade kylapplikationer inom industrin och olika tekniska applikationer. Den diagonala kompaktmodulen ger många fördelar:

Även med en ökande filterigensättning fortsätter den att leverera den luftprestanda som krävs för effektiv värmeavledning och detta med största möjliga effekt. Detta minskar avsevärt det bortfall av kyleffekt som annars kan uppstå vid filterigensättning. Samtidigt blir kylningen jämnare och mer effektiv. Den tryckokänsliga kurvan för den diagonala fläkten förlänger livslängden för filterdynorna och förlänger också underhållsintervallerna. Som en extra fördel är ljudnivån hos den diagonala fläktmodulen mycket lägre jämfört med de tubfläktar av axialtyp som annars är vanliga vid kylning av elektronik. Tack vare kompaktmodulens högre prestanda ger EC-versionen dessutom betydligt bättre värmeavledning samtidigt som energibesparingen blir större tack varje den behovsstyrda varvtalsregleringen med 0-10 V styrspänning . Gränssnittet möjliggör också en enkel anslutning av externa temperatursensor vilket ytterligare ökar möjligheterna anpassa fläktstyrningen till det aktuella kylbehovet. Vid utvecklingen av den nya kompaktmodulen har målet varit högsta möjliga flexibiliteten. Modulen är konstruerad för snabb och okomplicerad installation oberoende av önskad luftflödesriktning. Att modulen är mekaniskt kompatibel med befintliga tubfläktar på marknaden bidrar till att ett fläktbyte blir enkelt och går snabbt. De integrerade kontakterna gör anslutningsarbetet okomplicerat. Att skyddsgaller finns som tillval för både utlopps- och insugningssidan är ytterligare en fördel och möjlighet med den nya diagonala kompaktmodulen.
