Kompakt drivteknik – platsbesparande, systemintegrerad och säker

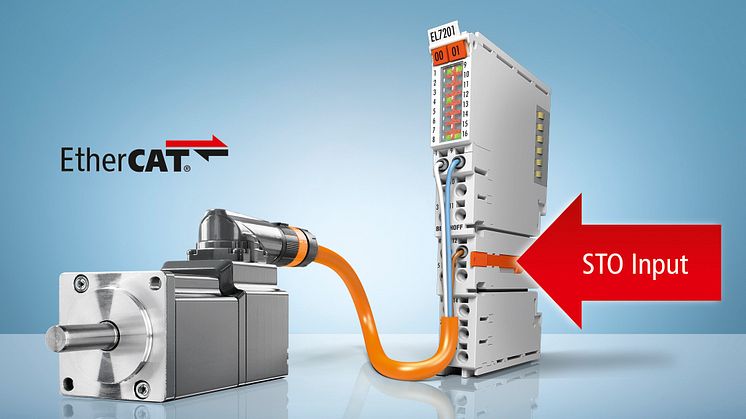

Servoterminaler avsedda för EtherCAT-terminalsystem från Beckhoff integrerar en komplett servoförstärkare för högdynamiska positioneringsuppgifter i ett standardhölje. De nya modellerna EL72x1-9014 i mycket kompakt utförande finns nu även med säkerhetsfunktionen STO (Safe Torque Off). Därmed skapas extremt kompakta och säkerhetsrelaterade drivlösningar som kan integreras direkt i EtherCAT-terminalsystemet.

Servoterminalerna EL72x1-9014 ger användaren möjlighet att integrera säkerhetsfunktionen STO (Safe Torque Off) som uppfyller säkerhetsnivå Cat 3/PL d enligt DIN EN ISO 13849-1:2015. Med integrationen av säkerhetsrelaterade moduler i standardiserad formfaktor skapas i samband med enkabellösningen One Cable Technology (OCT) mycket platsbesparande och prisvärda applikationer för säkerhetsrelaterade drivfunktioner.Detta minskar kabeldragningen, platsbehovet och kostnaderna i jämförelse med en 2-kanals från-koppling med respektive kontaktorer i motorkabeln, eftersom det räcker med en enda kabel från Safety utgångsmodulen (t ex EL2904) till servoterminalens STO-ingång.Dessutom bidrar enkabellösningen OCT till att minska arbetskostnader och platsbehov för motoranslutning.

EL7201-9014 i 12-mm:s hölje levererar en utgångsström på upp till 2,8 ARMS och den 24 mm breda EL7211-9014 max. 4,5 ARMS.Båda modulerna lämpar sig för styrning av servomotorer i serien AM8100.AM8100-motorernas inbyggda elektroniska typskylt kan automatiskt inläsas av servoterminalerna, vilket tydligt förenklar idrifttagningen.
