Energimätning: från bussterminalen till ERP-systemet

Investerare och planeringsingenjörer står inför utmaningen att få grepp om energikostnaderna utan att inkräkta på en fastighets komfort. Basen är styrningen och energiregistreringen av de olika systemen. PC baserad automation är en idealisk lösning för insamling av energi- och övrig förbrukningsdata som en integrerad del i intelligent fastighetsautomation. Energiförbrukningen för ström, vatten, gas och värme registreras direkt i Beckhoffs bussterminalsystem.

Den PC-baserade styrtekniken från Beckhoff erbjuder – förutom fastighetsautomationsfunktionerna – även basteknologin för energidataregistreringen:

-                     Decentral signalregistrering över bussterminal-I/O-systemet

-                     Dataöverföring via Ethernet eller andra bussystem

-           Utvärdering i industri-PC:n av automatiseringsprogramvaran TwinCAT

-           Tillhandahållande av energidata över standardiserade gränssnitt (t.ex. OPC) till överordnade system inom fastighetsstyrning och dataförvaltningen.

Genom insamling av samtliga systems energi- och förbrukningsdata i automationssystemet åstadkoms besparingspotentialer och synergieffekter såväl i vid anläggningskonstruktionen som vid fastighetens fortsatta drift. Erhållen data överförs via öppna gränssnitt till den centrala ledningscentralen och utvärderas av fastighetens managementsystem. Baserat på omfattande statistik- och utvärderingsfunktioner kan fastighetsförvaltningen identifiera känsliga punkter och inleda målinriktade förbättringsåtgärder. Den befintliga databasen möjliggör dessutom en exakt balansering och slutredovisning av förbrukningarna.

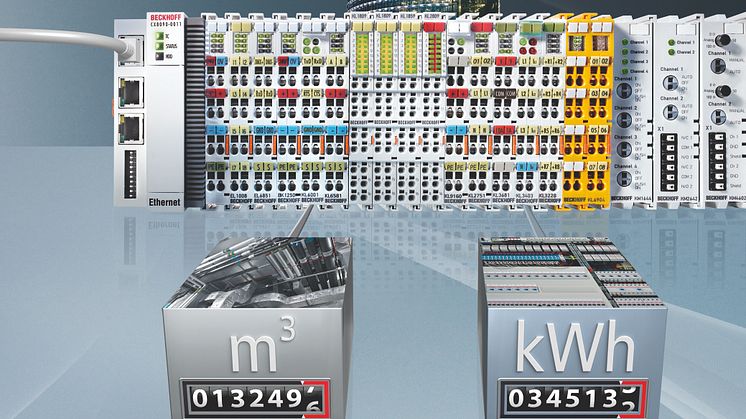

Mätning av Energiförbrukning via bussterminaler

Beckhoffs bussterminalsystem tillhandahåller – förutom standardterminalerna – även stort antal I/Os för mättekniska användningar:

-           Registrering av strömförbrukningen med (KL3403) och/eller digitalmultimeterterminalen (KL3681)

-           Registrering av vatten-, gas- och värmeförbrukning över M-buss (seriella kommunikationsterminaler med nivåomvandlare KL6001/KL6021)

-           Temperaturmätning t.ex. över 8-kanals terminalen KL3228

-           Tryckmätning resp. identifiering av läckage i tryckluftsproduktion (KM3702)

Med automatiseringsprogramvaran TwinCAT bearbetas uppmätt data vidare och utför eventuellt åtgärder; alternativt realiseras kommunikationen till överordnad nivå. Över definierade programvarugränssnitt, som OPC, ställs respektive energidata till det överordnade energioptimerings program eller fastighetsstyrningens förfogande, där de utvärderas resp. analyseras. Uppmätta data kan dessutom, t.ex. via anslutning till ett ERP-system, tilldelas vissa kostnadsställen. Med programvaruoscilloskopet "TwinCAT Scope 2" kan tidsmässiga förlopp visas grafisk upp till μs-upplösning.
