Plug and Play - pluggbare installeringssystemer for bygninger og infrastukturinnretninger

Markedet for fleksible installeringsanvendelser vokser kontinuerlig, all den tid det tekniske utstyret til private og næringsmessige bygninger blir stadig mer kompleks. Forbrukere som drivenheter og belysning må forsynes med data og energi, i den sammenheng sørger tilkobling av fornybare energikilder og den intelligente energistyringen for ytterligere markedsvekst. Med den tiltagende nettorganiseringen av enheter vil antall elektriske knutepunkter øke kontinuerlig.

Dermed øker også installeringsarbeidet i forbindelse med kabling av bygninger og infrastrukturinnretninger, og som en følge av dette får man et økt kostnadspress ved oppsett av elektriske installeringer. Oppkobling av vanlige forgreningsbokser er tidkrevende og dermed også dyrt. For å redusere installeringskostnadene her er installeringssystemer som IPD-, QPD- og PRC- systemet fra Phoenix Contact velegnet. Disse installeres raskt, enkelt og dermed kostnadsoptimalisert. I tillegg til fordelen ved selve kablingen, har tilkoblingssystemene beskyttelsesgrad IP 65 og høyere. Dermed er tilkoblingspunktene beskyttet mot inntrenging av støv og vann, noe som gir langtidsstabil og pålitelig forbindelse. Den høye beskyttelsesgraden gjør disse installeringssystemene egnet for kabling utendørs, eksempelvis i vindanlegg, tunneler eller også for motortilkoblinger innen intralogistikk.

I første linje skiller installeringssystemene fra Phoenix Contact seg gjennom type tilkoblingsteknikk. Brukeren kan velge mellom fjærkrafttilkobling, skrutilkobling og IDC-tilkobling. Ved IDC-tilkoblingen (Insulation Displacement Connection) trenger ikke lederen å forbehandles, slik sparer man ca. 80 % av installasjonstiden sammenlignet med skruteknikk. Ved installeringen gir denne tidsfordelen også lavere lønnskostnader.

Ved å ta i bruk pluggbare forbindere vil man oppnå meget fleksible energifordelingssystemer, som enkelt kan tilpasses den nye situasjonen dersom kravene endres. Med egnede fordelere kan slike installeringssystemer utvides etter ønske.

Med pluggbarheten kan tilkoblede enheter også skiftes ut til enhver tid, uten kablingsarbeid - ved reparasjoner tilkobles enheten helt enkelt via «plug and play», og anlegget er driftsklart igjen. Det gjør vedlikeholdsarbeidet betydelig enklere, og ved feil blir svikttiden redusert i stor grad. Dette gir høyere anleggstilgjengelighet og økt produktivitet.

De tre produktseriene QPD, IPD og PRC fra Phoenix Contact er tilpasset nettopp disse kravene. Produktene er utviklet spesielt for energifordelingssystemer og utstyrstilkoblinger. Med sin beskyttelsesgrad IP 67, er samtlige byggserier egnet for røffe omgivelsesforhold i industrielle omgivelser og infrastrukturområder.

Hva er forskjellen mellom produktseriene?

Forskjellen mellom disse byggseriene ligger i tilkoblingsteknikken. QPD-serien overbeviser med sin raske IDC-tilkobling, IPD-serien med sin enkle fjærtilkobling og PRC-serien med sin velkjente skrutilkobling. Dermed kan kunden velge nettopp den løsningen som er best egnet.

For IDC-tilkoblingssystemet QPD finnes det, i tillegg til veggjennomføringene for utstyrshus, ledningsforbindere samt T- og H-fordelere. Dermed dekkes det med tre tilgjengelige byggstørrelser, et ledertverrsnittsområde på 0,5 mm² til 6 mm². Med hensyn til overført effekt overbeviser 6 mm² varianten med strømledeevne på 40 A og nominell spenning på 690 V.

Så enkel kan ledertilkobling være

Av de ovennevnte tilkoblingsteknikkene er skruteknikken den absolutt mest kjente på markedet, men på grunn av de tekniske, tidsmessige og kostnadsrelaterte fordelene øker antall forbindelser i fjær- og IDC-teknikk stadig. Et ytterligere aspekt som taler for hurtigkobling med fjær- og IDC-teknikk, er installeringens enkelhet. Nettopp i vanskelig tilgjengelige monteringssituasjoner kan feil forhindres, og installeringen blir sikker og langtidsstabil.

Hva er det som gjør kablingen så enkel?

IDC-hurtigkoblingen er designet for bruk der rundledninger må tilkobles rasjonelt på stedet. Forbindelsen kan frigjøres til enhver tid, og komponentene kan benyttes gjentatte ganger. Ved dette tilkoblingssystemet tilkobles en flerpolet ledning med kun få håndgrep, for når den vris på plass, etablerer hurtigkoblingsteknikken kontakt og strekkavlastning automatisk.

Når installeringsteknikk er gøy

En nyhet fra Phoenix Contact er Push-Lock- tilkoblingen i den nye IPD-pluggserien fra Phoenix Contact. På feltsiden tilkobles ledere opptil 2,5 mm² med hendelteknikk. Den store fordelen består i at flertrådede ledere kobles til på meget kort tid, uten ytterligere lederforbehandling. Lederne avisoleres, tilkoblingspunktet åpnes, lederen føres inn, hendelen legges over – og ledertilkoblingen er ferdig. Med de nye pluggene med Push-Lock-hendeltilkobling suppleres det foreliggende produktsortimentet med pluggbare forbindere. Med pluggbarheten kan man slik prefabrikkere ledninger, og dermed sette anlegg i drift på stedet på kort tid. Ved pluggingen låser plugg og motstykke automatisk, slik at utilsiktet løsing av plugg og bøssing forhindres. Tilkoblingen frigjøres uten bruk av verktøy, og da ved at kunststoffmutteren dreies en kvart omdreining på pluggen.

IPD-serien suppleres med vegginnfelt forbinder med Push in-tilkoblingsteknikk. Disse pluggforbinderne er designet for komponenttilkobling i beskyttelsesgrad IP 68, dermed er serien egnet for bruk ved vanskelige forhold. Fjær-innstikksteknikken muliggjør bruk av 3- og 5-polede ledninger opptil 2,5 mm² og utover dette bruk av roboter ved kabling på utstyrssiden. Serien oppfyller vanlige industristandarder som VDE og UL, og er godkjent for bruk på utendørsområder og fuktige områder.

Installeringer i industrianlegg og infrastrukturinnretninger

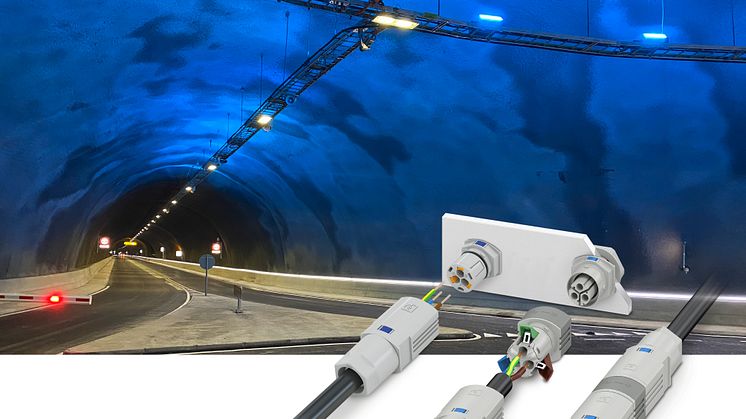

Industrianlegg med vide forgreninger og infrastrukturinnretninger stiller strenge krav til komponentene som benyttes. I røffe omgivelser må anleggsdeler tilkobles slik at de er elektrisk sviktsikre. I vedlikeholdstilfeller gjør pluggbare tilkoblingsløsninger det enklere å skifte ut defekte anleggsdeler. Det omfattende sortimentet med installeringsløsninger fra Phoenix Contact har en velegnet løsning for alle typer bruk. Det som gjelder for kravene til pluggforbindere i industrielle omgivelser, kan også overføres til infrastrukturapplikasjoner, Det være seg tunnelbygging, veibelysning eller bygninger: installeringssystemene IPD, QPD eller PRC har med systemmodulen helt optimale løsninger for gjennomgående og robust energifordeling.

Designet er avgjørende

I tillegg til tekniske aspekter blir også kravene til design stadig viktigere. Veggjennomføringer er tilkoblet enheten direkte, og må supplere enhetenes utseende optisk. For enheter som benyttes på synlige områder, for eksempel innen lampeteknikk, er kravene til design særdeles høye. Den nye IPD-serien fra Phoenix Contact er spesialutviklet og -designet for tilkobling av lamper. Serien har beskyttelsesgrad IP 68, og er dermed egnet for alle typer bruk i fuktige og røffe omgivelser. Den stilfulle designen gjør at IPD-systemet passer perfekt til moderne lamper for utendørsområdet. Med innstikksteknikken tilkobles forbinderne i denne serien både raskt og enkelt, noe som forenkler arbeidet for installatøren i felten og bidrar til å forhindre feil.

Oppsummering

Når det gjelder fleksibel installering av anlegg, er installeringspluggforbindere et absolutt must. Det være seg tunnelbygging, utendørsbelysning eller motortilkobling - Phoenix Contact har en velegnet tilkoblingsløsning for alle typer bruk. Uansett hvilken tilkoblingsteknikk som foretrekkes, med skru-, fjær- eller IDC-teknikk gir Phoenix Contact kundene sine full båndbredde med tilkoblingsteknikk. Slik får man både med hensyn til tekniske og kostnadsrelaterte aspekter alltid en god løsning for kunden.

Fordeler ved IPD

• Opptil 80 % tidsbesparelser ved tilkobling på stedet
• Push Lock hendeltilkobling
• Hurtigkobling uten bruk av verktøy
• Frigjøring av pluggforbindelsen uten bruk av verktøy
• Fleksibel utforming av energifordelingen grunnet faste og pluggbare varianter
• Høy pålitelighet grunnet robust hus opptil beskyttelsesgrad IP67 og støtsikkerhet IK07
• Konsekvent beskyttet teknikk, da enhetene ved tilkoblingen forblir lukket på stedet
