All-in-One-betjeningsløsning i beskyttelsesgrad IP65

I maskinteknikk hos Phoenix Contact brukes det ytelsessterk teknikk som kan utvides.

Michael Ahlbrecht (MBM), Manager Control Systems Product Management HMI/IPC, Phoenix Contact Electronics GmbH, Bad Pyrmont

Når automatiserte produksjonssystemer bukes, er sømløs dataoverføring fra produksjonshallen og helt til bedriftens ledelsesnivå en særdeles viktig faktor. Her spiller også optimalisering av operatørterminalene en rolle, for slik å imøtekomme de stadig strengere kravene – eksempelvis datautveksling på Gigabit-området eller bruk av Profinet-protokollen. I maskinteknikken fra Phoenix Contact brukes derfor de egne All-in-One-betjeningsløsningene.

I tillegg til nevnte rammebetingelser forventer de fleste brukere en fleksibel plassering av visnings- og betjeningselementene, og at de kan utvides og dermed tåler de røffe industrielle omgivelsesbetingelsene. Videre må maskin- og programvaren være pålitelig og økonomisk effektiv. Og ikke minst forutsetter dette en klart strukturert og lett forståelig visualisering, slik at betjening og opplæring forløper så enkelt som mulig. Med All-in-One (AIO)-betjeningsløsningene tilbyr Phoenix Contact dermed industri-PC-er i komplett lukket hus i beskyttelsesgrad IP65 som utmerker seg med attraktiv design, ytelsessterk teknikk og modulære utvidelsesmuligheter og helt opp til en komplett operatørterminal med integrert PROFIsafe-funksjon. Bedriftens maskintekniske avdeling har til og med utvidet denne tilnærmingen ytterligere.

Robust byggform for røffe industrielle omgivelser

Med omstillingen til operativsystemet Windows 10 har, med unntak av produksjonsområdene i Blomberg og Lüdenscheid, også kunststoff-sprøytestøpmaskinene i Bad Pyrmont blitt utstyrt med siste versjon av Manufacturing Execution System (MES), som brukes i hele selskapet. På denne måten vil informasjonen være tilgjengelig på alle relevante steder, uten systemavbrudd. MES-systemet kjører på en industri-PC, som medarbeiderne i MES-gruppen stiller helt spesielle krav til. I tillegg til yteevnen viser den robuste byggformen og betjeningen seg som helt vesentlige.

Ved multitouch-betjeningen, som i dag implementeres nesten utelukkende via en Projective Capacitive Touchscreen (PCT eller PCAP), er alle nødvendige sensorer plassert bak en glassplate. Derfor blir berøringsskjermens funksjoner ikke påvirket av ytre krefter, og det oppstår ingen slitasje. AIO-enhetene bruker den nyeste sensorgenerasjonen, som til og med gjør det mulig å bruke tykke hansker, og slik utvider bruksområdet til IPC-ene. Fordi kunststoffolien i glassfronten av en resistiv berøringsskjerm bortfaller, øker også den kapasitive teknikkens robusthet med hensyn til aggressive rengjøringsmidler og skarpe gjenstander. Glassplaten gir en robust front som er spesielt nyttig for applikasjoner i røffe industriomgivelser. Glassplaten kan også strekke seg over hele panel-PC-ens front, som åpner for nye designmuligheter og som gir positive effekter for selve utseendet på systemet.

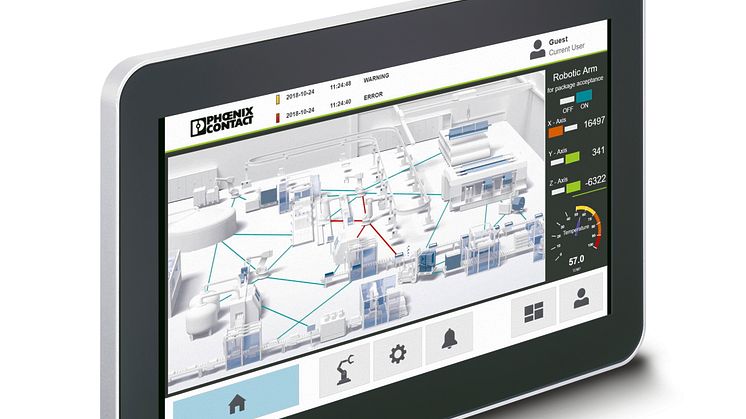

Fordelene ved PCT-teknologien har allerede blitt implementert i designen av dagens full-IP65-produktserie AIO. Displayer på 15,6”, 18,5” og 21,5”, alt etter ønske, og med full HD-oppløsning (1920 x 1080 bildepunkter), gir tilstrekkelig plass for visualiseringen av enkle forløp og helt til komplekse produksjonsprosesser. Hvis plassen likevel ikke skulle være tilstrekkelig, kan brukeren hente opp ønsket detalj på displayet via bestemte bevegelser.
